Jiko na mvutano wa chuma, chachi ya mvutano na rollers za mvutano
Mvutano wa tanuru
Kamba hupitia tanuru chini ya mvutano uliodhibitiwa, iliyokusudiwa kutumia mwongozo wa kibinafsi wa safu ya usukani. Na epuka uharibifu wa ladle kwa sababu ya nguvu ya kati (haswa katika sehemu ya joto). Mvutano wa kila sehemu unadhibitiwa kando na vitengo viwili vya kupimia mvutano kwenye kuingiza au kuzaa kwa kuzaa. Marekebisho ya ukanda wa chuma kwenye tanuru hugunduliwa hasa na athari kamili ya aina ya roller na mvutano.
Mita ya mvutano na kifaa cha kudhibiti kinaweza kudhibiti mvutano ndani ya safu ya mipaka iliyoorodheshwa kwenye jedwali hapa chini, ambayo ni, usahihi wa udhibiti wa bora kuliko 1% wakati wa operesheni thabiti au wakati wa kipindi cha mpito (kupunguza kasi ya 3 mp m / sec (0.05 m / s2).
Jedwali la mvutano (KN) ni kama ifuatavyo:
Tensiometer
|
sehemu |
Tensiometer |
mvutano |
mvutano |
mvutano |
|
min. |
Wastani |
max. |
||
|
kn |
kn |
kn |
||
|
Ingiza mdomo |
|
2.16 |
6.00 |
23.38 |
|
Sehemu ya preheating |
|
2.16 |
6.00 |
23.38 |
|
eneo la kupokanzwa |
T5 |
2.04 |
5.40 |
21.04 |
|
eneo la kupokanzwa |
T6 |
1.92 |
4.80 |
18.70 |
|
eneo la kupokanzwa |
T7 |
1.92 |
4.80 |
18.70 |
|
Ukanda wa kushikilia |
T8 |
1.92 |
4.80 |
18.70 |
|
Kunyoosha roll |
|
3.84 |
10.80 |
37.40 |
|
Sehemu ya baridi ya haraka |
T9 |
3.84 |
10.80 |
37.40 |
|
Kunyoosha roll |
|
3.12 |
7.20 |
28.05 |
|
Kwa kipindi cha muda |
T10-T12 |
3.12 |
7.20 |
28.05 |
|
Sehemu ya mwisho ya baridi |
T13 |
3.12 |
7.20 |
28.05 |
Jedwali la Mvutano (MPA)
|
sehemu |
Tensiometer |
mvutano |
mvutano |
mvutano |
|
min. |
Wastani |
max. |
||
|
MPA au N/MM2 |
MPA au N/MM2 |
MPA au N/MM2 |
||
|
Ingiza mdomo |
|
5 |
5 |
9 |
|
Sehemu ya preheating |
|
5 |
5 |
9 |
|
eneo la kupokanzwa |
T5 |
4.5 |
4.5 |
8.5 |
|
eneo la kupokanzwa |
T6 |
4 |
4 |
8 |
|
eneo la kupokanzwa |
T7 |
4 |
4 |
8 |
|
Ukanda wa kushikilia |
T8 |
4 |
4 |
8 |
|
Kunyoosha roll |
|
8 |
8 |
16 |
|
Sehemu ya baridi ya haraka |
T9 |
8 |
8 |
16 |
|
Kunyoosha roll |
|
6 |
6 |
13 |
|
Kwa kipindi cha muda |
T10-T12 |
6 |
6 |
13 |
|
Sehemu ya mwisho ya baridi |
T13 |
6 |
6 |
13 |

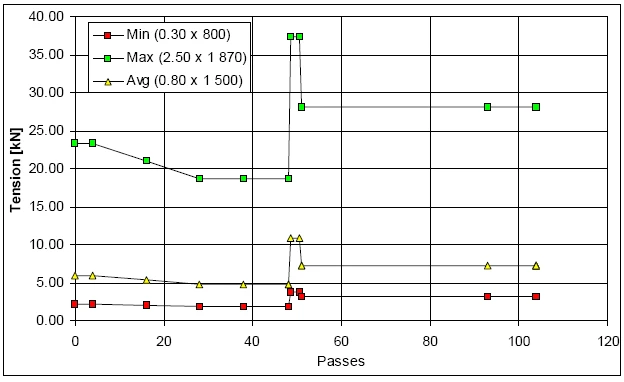

Kielelezo 3.24.38 Mchoro wa usambazaji wa mvutano
Jedwali la Ufungaji wa Mita ya Mvutano
|
Tensiometer |
Sehemu ya Udhibiti |
Kupima anuwai (n) |
|
|
|
|
Kiwango cha chini |
Upeo |
|
T5 |
eneo la kupokanzwa i |
1 800 |
25 000 |
|
T6 |
eneo la kupokanzwa II |
1 800 |
25 000 |
|
T7 |
Inapokanzwa Kanda ya III |
1 800 |
25 000 |
|
T8 |
Ukanda wa kushikilia |
1 800 |
25 000 |
|
T9 |
Sehemu ya baridi ya haraka |
3 000 |
40 000 |
|
T10 |
Kwa kipindi cha muda i |
2 500 |
30 000 |
|
T11 |
Juu ya Sehemu ya Kuzeeka ya II |
2 500 |
30 000 |
|
T12 |
Zaidi ya Sehemu ya Kuzeeka ya tatu |
2 500 |
30 000 |
|
T13 |
Sehemu ya mwisho ya baridi |
2 500 |
30 000 |
